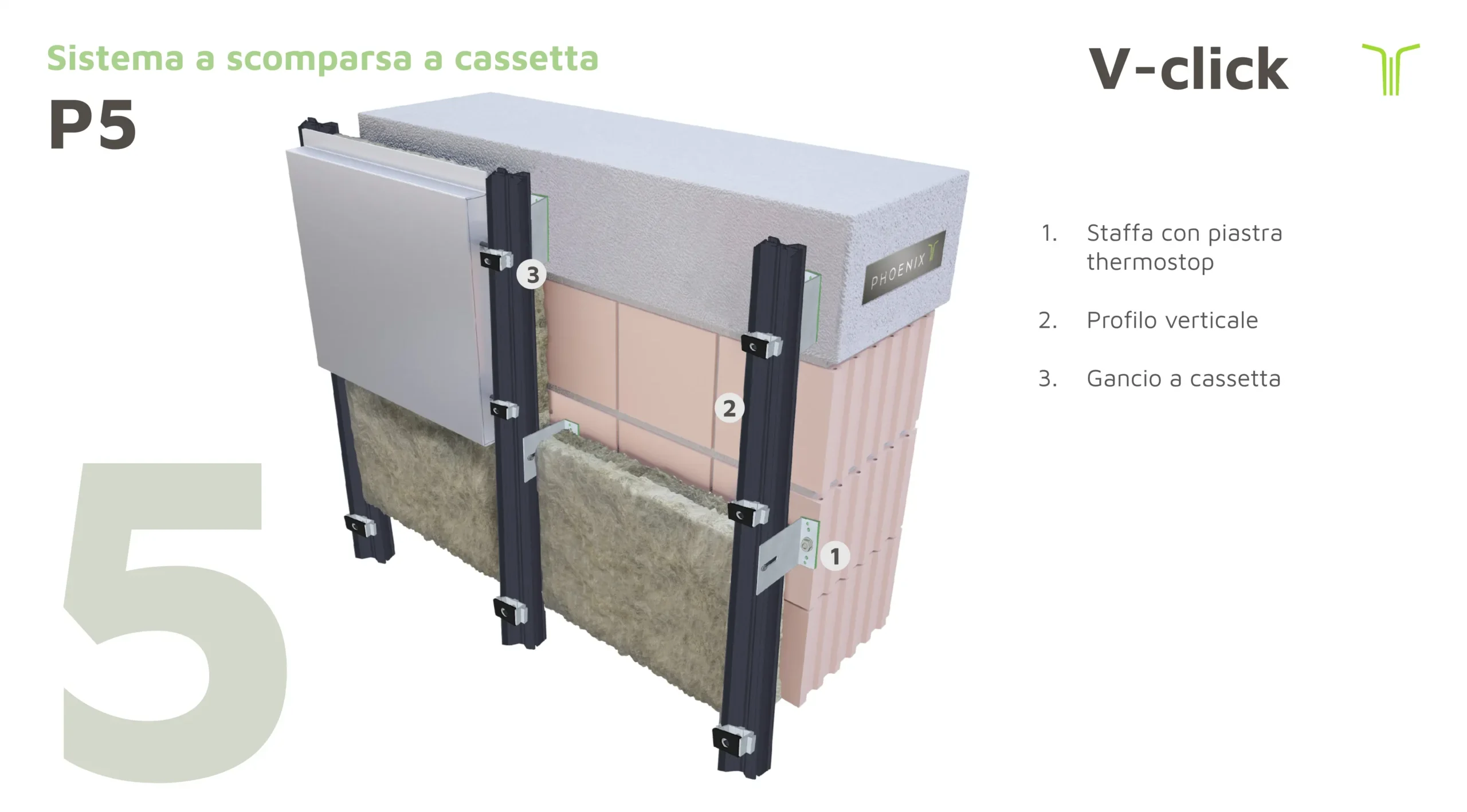

P5 Sottostruttura verticale per rivestimento a cassetta in composito

Il sistema P5 è una sottostruttura verticale progettata da Phoenix per l’installazione di rivestimenti a cassetta in materiali compositi su facciate ventilate.
La struttura consente di ottenere una posa precisa, modulare e stabile, garantendo rigidità meccanica e continuità estetica anche su pannelli di grandi dimensioni.

L’aggancio è progettato per consentire un fissaggio a scomparsa, esaltando l’effetto estetico uniforme delle casse, senza elementi a vista che possano interrompere la continuità della facciata.
Il sistema è ideale per progetti architettonici moderni, dove estetica e funzionalità devono integrarsi perfettamente.

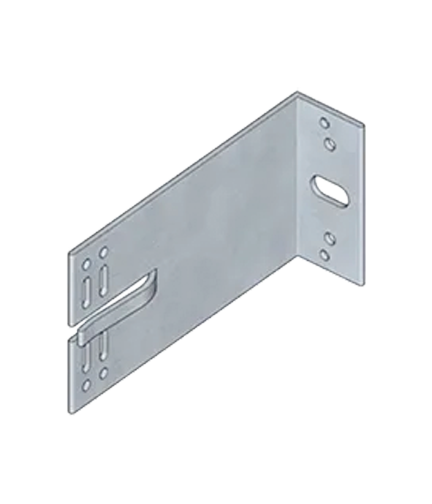

Staffe verticali a cassetta

Materiale: EN AW 6060.T66
Range: 60-210mm

Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica

Codice	Descrizione	Modello Prodotto	Altezza	Larghezza	Lunghezza	Spessore	Confezione
BAV084060	Staffa V-click 60mm	Medium	84 mm	40 mm	60 mm	3 mm	Confezione	BAV084060	Staffa V-click 60mm	84 mm	40 mm	60 mm	3 mm	Confezione
BAV084110	Staffa V-click 110mm	Medium	84 mm	40 mm	110 mm	3 mm	Confezione	BAV084110	Staffa V-click 110mm	84 mm	40 mm	110 mm	3 mm	Confezione
BAS1080140	Staffa V-click 140mm	Medium	80 mm	65 mm	140 mm	5 mm	Confezione	BAS1080140	Staffa V-click 140mm	80 mm	65 mm	140 mm	5 mm	Confezione
BAS1080170	Staffa V-click 170mm	Medium	80 mm	65 mm	170 mm	5 mm	Confezione	BAS1080170	Staffa V-click 170mm	80 mm	65 mm	170 mm	5 mm	Confezione
BAS1080210	Staffa V-click 210mm	Medium	80 mm	65 mm	210 mm	5 mm	Confezione	BAS1080210	Staffa V-click 210mm	80 mm	65 mm	210 mm	5 mm	Confezione

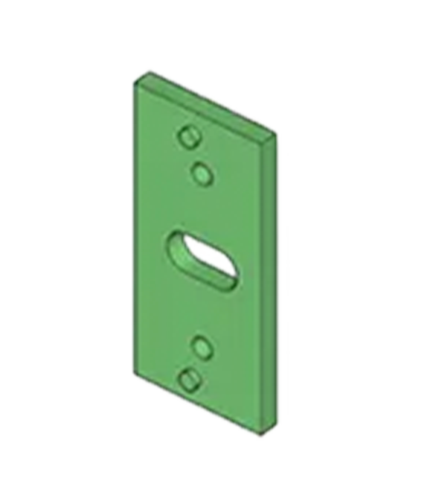

Thermo Stop per staffe a cassetta

Materiale: PVC
Range: idoneo per Staffe Verticale Medium e Large

Codice	Descrizione	Modello Prodotto	Altezza	Larghezza	Spessore	Confezione
TS084	Thermo Stop 80x40	Orizzontale Medium	80 mm	40 mm	6 mm	50 pz	TS084	Thermo Stop 80x40		80 mm	40 mm		6 mm	50 pz
TSS1080	Thermo Stop 80x65	Orizzontale Large	80 mm	65 mm	4 mm	50 pz	TSS1080	Thermo Stop 80x65		80 mm	65 mm		4 mm	50 pz

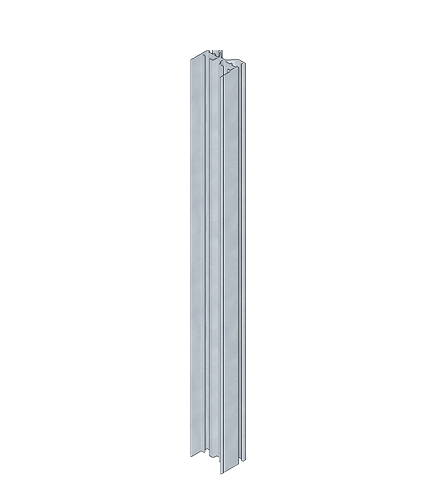

Profili in Alluminio

Materiale: EN AW 6063.T66
Range: V

Codice	Descrizione	Modello Prodotto	Altezza	Larghezza	Lunghezza	Spessore	Colore
V453625300B	Profilo Alluminio Nero V-click 45x36x3x300	V	45 mm	36 mm	3000 mm	3 mm	Nero	V453625300B	Profilo Alluminio Nero V-click 45x36x3x300		45 mm	36 mm	3000 mm	3 mm

accessori

Codice	Descrizione	Modello Prodotto	Diametro	Lunghezza	Materiale	Colore	Confezione
VAA235013	Vite Acciaio A2 Autoperforante 3.5x13	Vite	M3.5	13 mm	Acciaio inox A2	Neutro	500 pz	VAA235013	Vite Acciaio A2 Autoperforante 3.5x13	13 mm	500 pz
VAA255019	Vite Acciaio A2 Autoperforante 5.5x19	Vite	M5.5	19 mm	Acciaio inox A2	Neutro	500 pz	VAA255019	Vite Acciaio A2 Autoperforante 5.5x19	19 mm	500 pz
VAA255025	Vite Acciaio A2 Autoperforante 5.5x25	Vite	M5.5	25 mm	Acciaio inox A2	Neutro	500 pz	VAA255025	Vite Acciaio A2 Autoperforante 5.5x25	25 mm	500 pz
VAA255050	Vite Acciaio A2 Autoperforante 5.5x50	Vite	M5.5	50 mm	Acciaio inox A2	Neutro	500 pz	VAA255050	Vite Acciaio A2 Autoperforante 5.5x50	50 mm	500 pz
VAA263025	Vite Acciaio A2 Autoperforante 6.3x25	Vite	M6.3	25 mm	Acciaio inox A2	Neutro	500 pz	VAA263025	Vite Acciaio A2 Autoperforante 6.3x25	25 mm	500 pz
VAA263035	Vite Acciaio A2 Autoperforante 6.3x35	Vite	M6.3	35 mm	Acciaio inox A2	Neutro	500 pz	VAA263035	Vite Acciaio A2 Autoperforante 6.3x35	35 mm	500 pz
VAA263050	Vite Acciaio A2 Autoperforante 6.3x50	Vite	M6.3	50 mm	Acciaio inox A2	Neutro	500 pz	VAA263050	Vite Acciaio A2 Autoperforante 6.3x50	50 mm	500 pz

Codice	Descrizione	Modello Prodotto	Volume	Colore	Confezione
SIL9005	Silicone Antivibrazione Adesivo Nero 310ml	Siliconi	310 ml	Nero	12 pz	SIL9005	Silicone Antivibrazione Adesivo Nero 310ml						12 pz
SILAF	Silicone Antifuoco 310ml	Siliconi	310 ml	Grigio	12 pz	SILAF	Silicone Antifuoco 310ml						12 pz

Codice	Descrizione	Modello Prodotto	Altezza	Larghezza	Lunghezza	Spessore	Colore
G03040	Griglia microforata 40x30	L	40 mm	30 mm	2500 mm	8/10	RAL 7016	G03040	Griglia microforata 40x30	40 mm	30 mm	2500 mm	8/10
G06040	Griglia microforata 40x60	L	40 mm	60 mm	2500 mm	8/10	RAL 7016	G06040	Griglia microforata 40x60	40 mm	60 mm	2500 mm	8/10
G08040	Griglia microforata 40x80	L	40 mm	80 mm	2500 mm	8/10	RAL 7016	G08040	Griglia microforata 40x80	40 mm	80 mm	2500 mm	8/10
G08050	Griglia microforata 50x80	L	50 mm	80 mm	2500 mm	8/10	RAL 7016	G08050	Griglia microforata 50x80	50 mm	80 mm	2500 mm	8/10
G10040	Griglia microforata 40x100	L	40 mm	100 mm	2500 mm	8/10	RAL 7016	G10040	Griglia microforata 40x100	40 mm	100 mm	2500 mm	8/10
G12040	Griglia microforata 40x120	L	40 mm	120 mm	2500 mm	8/10	RAL 7016	G12040	Griglia microforata 40x120	40 mm	120 mm	2500 mm	8/10
G14040	Griglia microforata 40x140	L	40 mm	140 mm	2500 mm	8/10	RAL 7016	G14040	Griglia microforata 40x140	40 mm	140 mm	2500 mm	8/10
G16040	Griglia microforata 40x160	L	40 mm	160 mm	2500 mm	8/10	RAL 7016	G16040	Griglia microforata 40x160	40 mm	160 mm	2500 mm	8/10

Codice	Descrizione	Modello Prodotto	Altezza	Larghezza	Lunghezza	Spessore	Colore

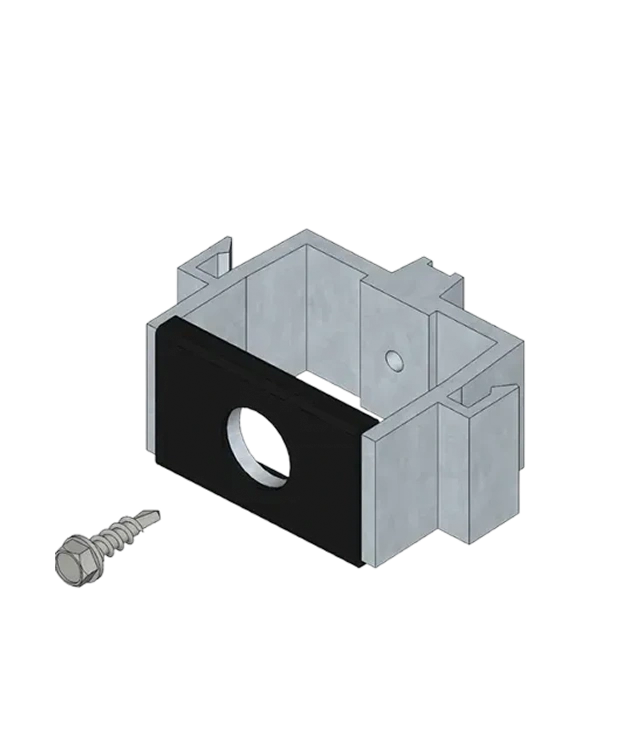

GV51135	Gancio Alluminio con gomma per Profilo V-click	V	20 mm	35 mm	51 mm	2 mm	Neutro	GV51135	Gancio Alluminio con gomma per Profilo V-click		20 mm	35 mm	51 mm	2 mm

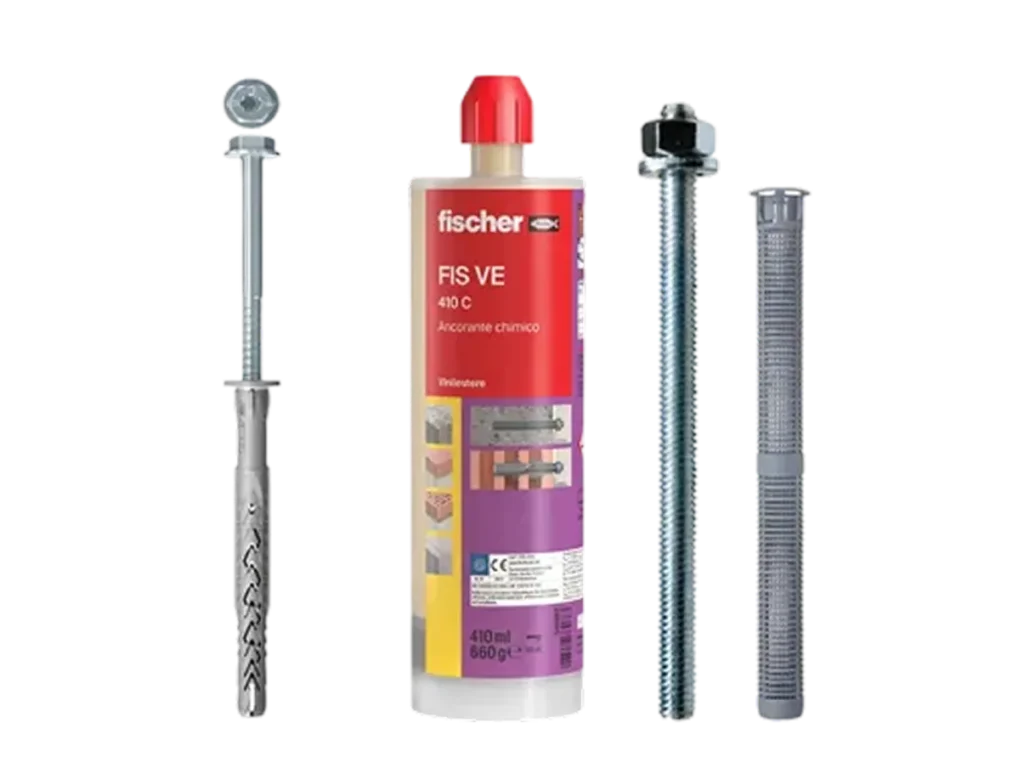

ancoranti

Materiale: Acciaio zincato, inox
Range: M8-M10 Plastici, meccanici, chimici

Codice	Descrizione	Modello Prodotto	Diametro	Lunghezza	Materiale	Volume	Confezione
PAZ10060	Ancorante Plastico Zincato M10x60	Ancorante Plastico	M10	60 mm	Acciaio zincato	--	50 pz	PAZ10060	Ancorante Plastico Zincato M10x60	60 mm	50 pz
PAZ10080	Ancorante Plastico Zincato M10x80	Ancorante Plastico	M10	80 mm	Acciaio zincato	--	50 pz	PAZ10080	Ancorante Plastico Zincato M10x80	80 mm	50 pz
PAZ10100	Ancorante Plastico Zincato M10x100	Ancorante Plastico	M10	100 mm	Acciaio zincato	--	50 pz	PAZ10100	Ancorante Plastico Zincato M10x100	100 mm	50 pz
PAZ10120	Ancorante Plastico Zincato M10x120	Ancorante Plastico	M10	120 mm	Acciaio zincato	--	50 pz	PAZ10120	Ancorante Plastico Zincato M10x120	120 mm	50 pz
PAZ10140	Ancorante Plastico Zincato M10x140	Ancorante Plastico	M10	140 mm	Acciaio zincato	--	50 pz	PAZ10140	Ancorante Plastico Zincato M10x140	140 mm	50 pz

PAX10080	Ancorante Plastico Inox M10x80	Ancorante Plastico	M10	80 mm	Acciaio inox	--	50 pz	PAX10080	Ancorante Plastico Inox M10x80	80 mm	50 pz
PAX10100	Ancorante Plastico Inox M10x100	Ancorante Plastico	M10	100 mm	Acciaio inox	--	50 pz	PAX10100	Ancorante Plastico Inox M10x100	100 mm	50 pz
PAX10120	Ancorante Plastico Inox M10x120	Ancorante Plastico	M10	120 mm	Acciaio inox	--	50 pz	PAX10120	Ancorante Plastico Inox M10x120	120 mm	50 pz
PAX10140	Ancorante Plastico Inox M10x140	Ancorante Plastico	M10	140 mm	Acciaio inox	--	50 pz	PAX10140	Ancorante Plastico Inox M10x140	140 mm	50 pz

MAZ10100	Ancorante Meccanico Zincato M10x100	Ancorante Meccanico	M10	100 mm	Acciaio zincato	--	50 pz	MAZ10100	Ancorante Meccanico Zincato M10x100	100 mm	50 pz
MAZ10120	Ancorante Meccanico Zincato M10x120	Ancorante Meccanico	M10	120 mm	Acciaio zincato	--	50 pz	MAZ10120	Ancorante Meccanico Zincato M10x120	120 mm	50 pz

MAX10100	Ancorante Meccanico Inox M10x100	Ancorante Meccanico	M10	100 mm	Acciaio inox	--	50 pz	MAX10100	Ancorante Meccanico Inox M10x100	100 mm	50 pz
MAX10120	Ancorante Meccanico Inox M10x120	Ancorante Meccanico	M10	120 mm	Acciaio inox	--	50 pz	MAX10120	Ancorante Meccanico Inox M10x120	120 mm	50 pz

CACLS	Ancorante Chimico Cls	Ancorante Chimico	--	--	Vinilestere	410 ml	1 pz	CACLS	Ancorante Chimico Cls	--	1 pz
CAUNI	Ancorante Chimico Universale	Ancorante Chimico	--	--	Vinilestere	410 ml	1 pz	CAUNI	Ancorante Chimico Universale	--	1 pz

CABARZ10130	Barra Filettata Zincata M10x130	Ancorante Chimico Accessori	M10	120 mm	Acciaio zincato	--	10 pz	CABARZ10130	Barra Filettata Zincata M10x130	120 mm	10 pz
CABARX10110	Barra Filettata Inox M10x110	Ancorante Chimico Accessori	M10	100 mm	Acciaio inox	--	10 pz	CABARX10110	Barra Filettata Inox M10x110	100 mm	10 pz
CABARZ101000	Barra Filettata Zincata M10x1000	Ancorante Chimico Accessori	M10	1000 mm	Acciaio zincato	--	10 pz	CABARZ101000	Barra Filettata Zincata M10x1000	1000 mm	10 pz
CABARX101000	Barra Filettata Inox M10x1000	Ancorante Chimico Accessori	M10	1000 mm	Acciaio inox	--	10 pz	CABARX101000	Barra Filettata Inox M10x1000	1000 mm	10 pz
CABR16085	Bussola Retinata M16x85	Ancorante Chimico Accessori	M16	85 mm	Plastica	--	10 pz	CABR16085	Bussola Retinata M16x85	85 mm	10 pz
CABR16130	Bussola Retinata M16x130	Ancorante Chimico Accessori	M16	130 mm	Plastica	--	10 pz	CABR16130	Bussola Retinata M16x130	130 mm	10 pz

Come e quando usare i sistemi P5

Il sistema P5 è particolarmente indicato per:

Rivestimenti a cassetta in materiali compositi;
Facciate ventilate verticali, dove è necessaria precisione e uniformità;
Progetti che richiedono modularità e facilità di manutenzione, grazie alla struttura regolabile;
Superfici di grande formato o edifici multipiano, dove i carichi devono essere distribuiti uniformemente.

La sottostruttura verticale Phoenix permette di:

Ottenere un fissaggio invisibile dei pannelli, valorizzando l’estetica a cassetta;
Garantire stabilità e durabilità nel tempo, anche in condizioni ambientali gravose;
Facilitare la posa e la sostituzione dei pannelli, riducendo i tempi di cantiere;
Integrare soluzioni personalizzate, in base alle esigenze specifiche del progetto.

Phoenix fornisce supporto tecnico completo, dalla progettazione esecutiva al calcolo statico, per assicurare facciate ventilate sicure, estetiche e performanti.

AFFIDATI A PHOENIX

Hai un progetto da realizzare e vuoi affidarti a un unico partner tecnico?
Scrivici o chiamaci per una consulenza personalizzata: saremo al tuo fianco, pannello dopo pannello.
