P6N/P6B Sottostruttura doppio layer con aggancio a scomparsa con correnti a scomparsa kerf

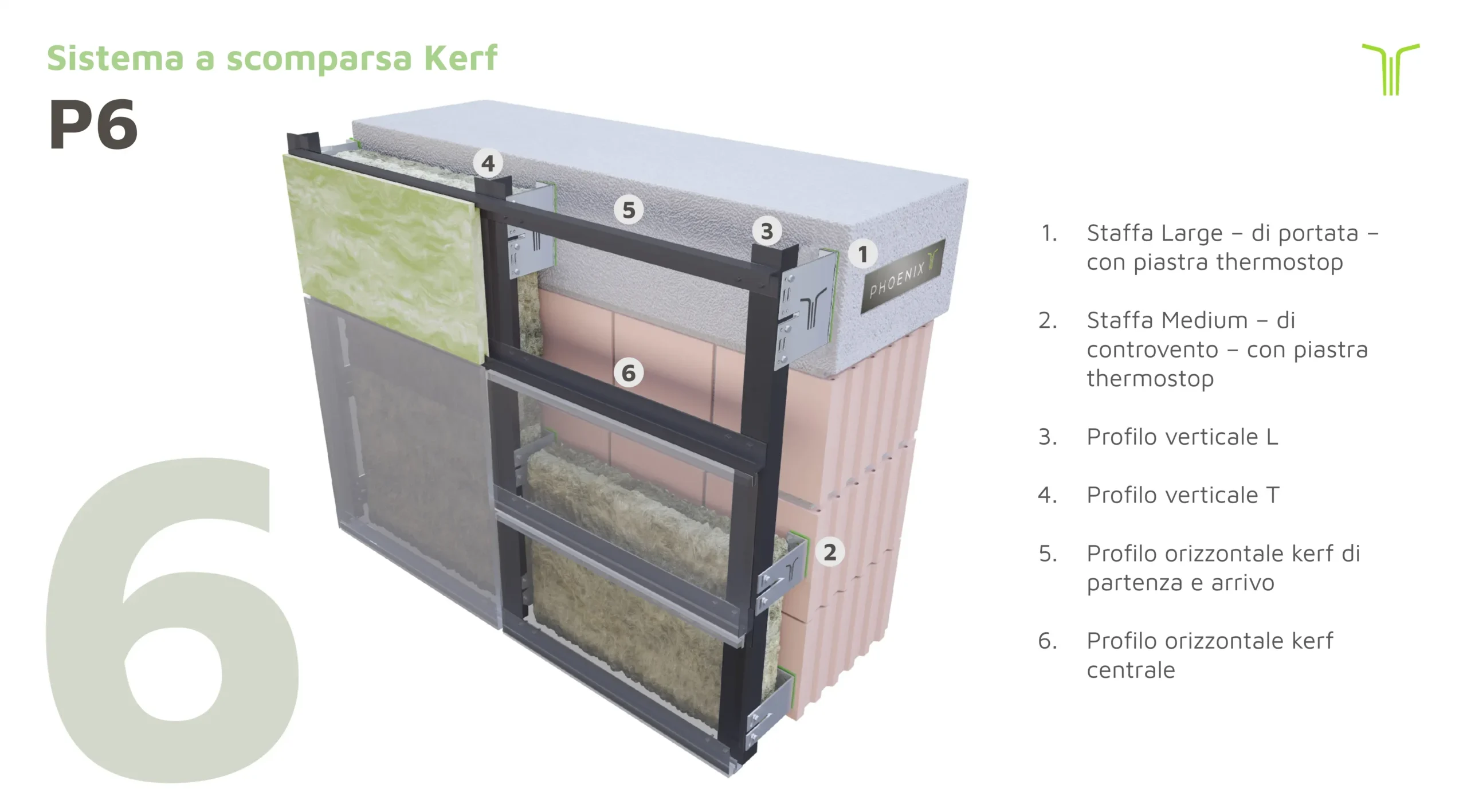

Il sistema P6N/P6B è una sottostruttura a doppio layer con aggancio a scomparsa meccanico, progettata da Phoenix per l’installazione di facciate ventilate dove è richiesta alta precisione di posa e continuità estetica e dove lo spessore della lastra di rivestimento sia maggiore o uguale a 20mm e le lastre possano essere lavorate con una kerfatura continua.

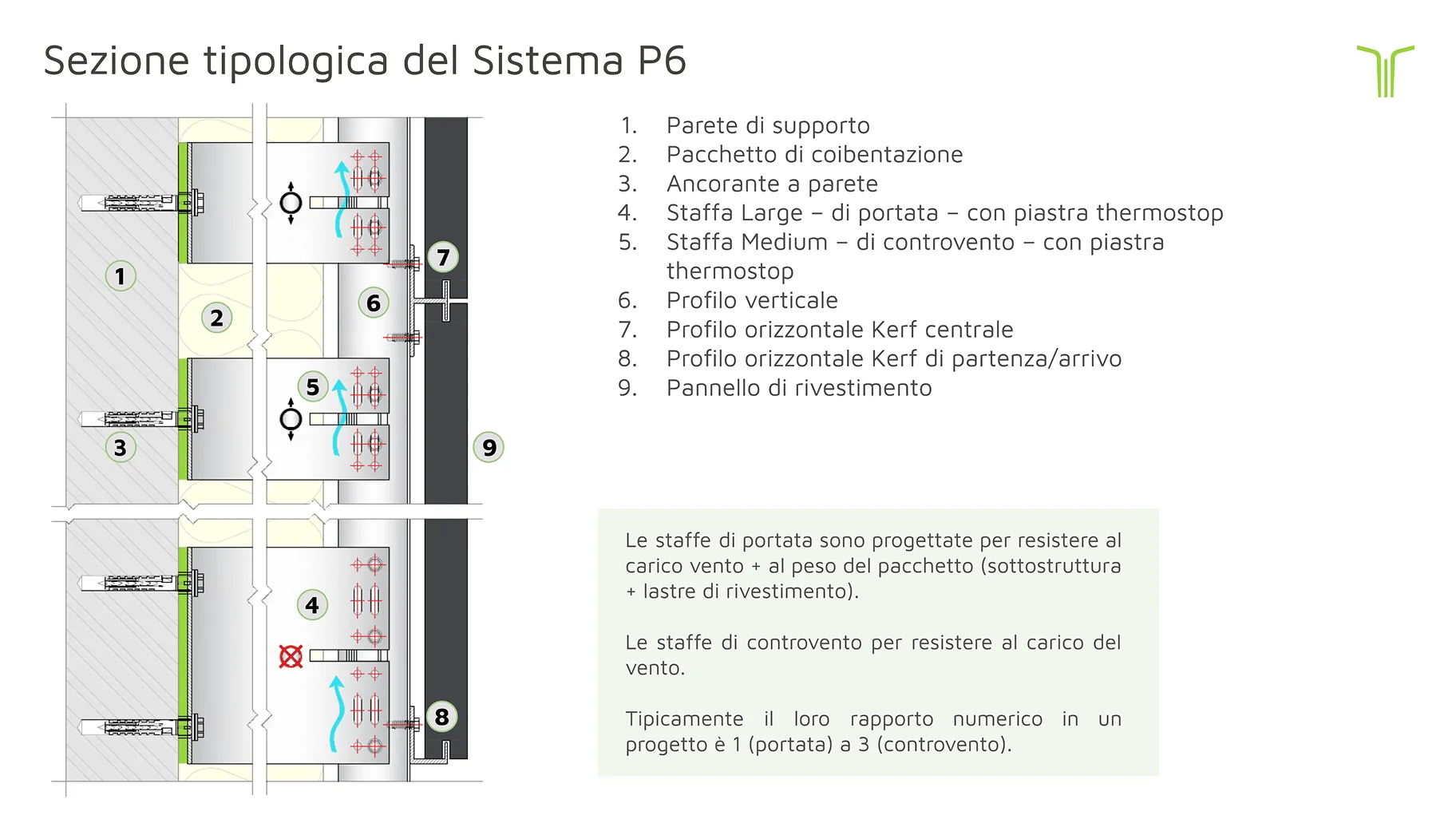

La struttura a doppio layer consente di distinguere la funzione portante da quella di supporto delle lastre, migliorando la rigidità complessiva del sistema e assicurando una distribuzione equilibrata dei carichi su tutta la facciata.
Il sistema di fissaggio meccanico a scomparsa con profili dedicati permette di ottenere un ancoraggio completamente invisibile, garantendo una superficie continua e ordinata: una soluzione perfetta per progetti architettonici che richiedono linearità estetica e assenza totale di elementi di fissaggio a vista.
La modularità del sistema consente una posa rapida, regolabile e ispezionabile, compatibile con lastre di medio formato e con materiali come il gres porcellanato.
Staffe verticali medium
Materiale: EN AW 6060.T66
Range: 40-300mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
| Codice | Descrizione | Modello | Altezza | Larghezza | Lunghezza | Spessore | Confezione |
|---|---|---|---|---|---|---|---|
| BA084040 | Staffa Alluminio 84x40 | Medium | 84 mm | 40 mm | 40 mm | 3 mm | 50 pz |
| BA084060 | Staffa Alluminio 84x60 | Medium | 84 mm | 40 mm | 60 mm | 3 mm | 50 pz |
| BA084080 | Staffa Alluminio 84x80 | Medium | 84 mm | 40 mm | 80 mm | 3 mm | 50 pz |
| BA084100 | Staffa Alluminio 84x100 | Medium | 84 mm | 40 mm | 100 mm | 3 mm | 50 pz |
| BA084120 | Staffa Alluminio 84x120 | Medium | 84 mm | 40 mm | 120 mm | 3 mm | 50 pz |
| BA084140 | Staffa Alluminio 84x140 | Medium | 84 mm | 40 mm | 140 mm | 3 mm | 50 pz |
| BA084160 | Staffa Alluminio 84x160 | Medium | 84 mm | 40 mm | 160 mm | 4 mm | 50 pz |
| BA084180 | Staffa Alluminio 84x180 | Medium | 84 mm | 40 mm | 180 mm | 4 mm | 50 pz |
| BA084200 | Staffa Alluminio 84x200 | Medium | 84 mm | 40 mm | 200 mm | 4 mm | 50 pz |
| BA084220 | Staffa Alluminio 84x220 | Medium | 84 mm | 40 mm | 220 mm | 4 mm | 50 pz |
| BA084240 | Staffa Alluminio 84x240 | Medium | 84 mm | 40 mm | 240 mm | 4 mm | 50 pz |
| BA084260 | Staffa Alluminio 84x260 | Medium | 84 mm | 40 mm | 260 mm | 4 mm | 50 pz |
| BA084280 | Staffa Alluminio 84x280 | Medium | 84 mm | 40 mm | 280 mm | 4 mm | 50 pz |
| BA084300 | Staffa Alluminio 84x300 | Medium | 84 mm | 40 mm | 300 mm | 4 mm | 50 pz |
Staffe verticali large
Materiale: EN AW 6060.T66
Range: 40-300mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
Thermo Stop
Materiale: PVC
Range: idoneo per Staffe Verticale Medium e Large
| Codice | Descrizione | Modello Prodotto | Altezza | Larghezza | Spessore | Confezione | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TS084 | Thermo Stop 84x40 | Medium | 84 mm | 40 mm | 6 mm | 50 pz | TS084 | Thermo Stop 84x40 | 84 mm | 40 mm | 6 mm | 50 pz | ||
| TS150 | Thermo Stop 150x40 | Large | 150 mm | 40 mm | 6 mm | 50 pz | TS150 | Thermo Stop 150x40 | 150 mm | 40 mm | 6 mm | 50 pz |

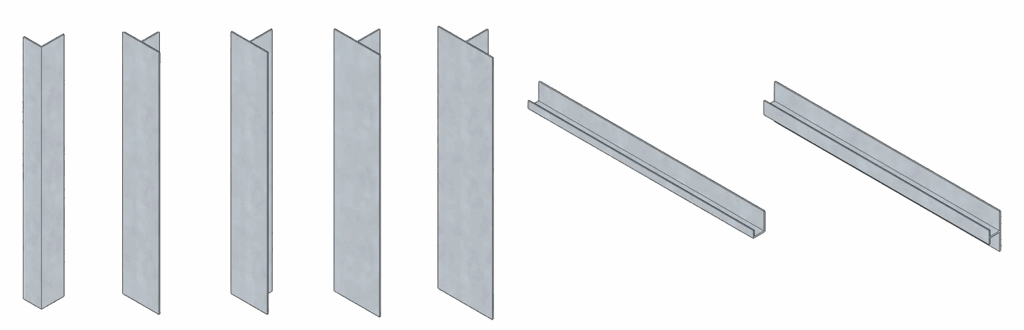

Profili in Alluminio
Materiale: EN AW 6063.T66
Range: L – T – K
Accessori
ancoranti
Materiale: Acciaio zincato, inox
Range: M8-M10 Plastici, meccanici, chimici
Come e quando usare i sistemi P6N e P6B
Il sistema P6N/P6B rappresenta la soluzione ideale per facciate con fissaggio completamente invisibile, dove l’assenza di elementi a vista è un requisito fondamentale e soprattutto per materiali come pietre naturali e marmo o gres porcellanato con spessore 20mm
È particolarmente adatto per edifici che prevedono sistemi di ancoraggio meccanico in conformità alle normative antincendio e per strutture di media e grande altezza soggette a intense sollecitazioni statiche e dinamiche, come vento e vibrazioni.
La sua configurazione è perfetta per rivestimenti in lastre di spessore pari o superiore a 20 mm ed è preferita in quei progetti che richiedono continuità visiva, pulizia estetica e valorizzazione della matericità del pannello.
La struttura a doppio strato consente di separare le funzioni portanti da quelle di supporto delle lastre, incrementando la sicurezza complessiva e garantendo una distribuzione più efficiente dei carichi.
La modularità dei ganci a scomparsa semplifica le operazioni di posa e permette risparmi significativi in termini di tempi e costi.
Inoltre, la possibilità di sostituire singoli pannelli senza interferire sulla struttura principale assicura una manutenzione agevole e una lunga durata del sistema nel tempo.
Phoenix affianca progettisti e imprese in ogni fase: dalla definizione della soluzione tecnica alla progettazione esecutiva e alla verifica statica, garantendo un risultato finale sicuro, affidabile e tecnicamente impeccabile.
