P11N_B/
P11B_B Sottostruttura verticale con tubolari con aggancio con rivetti
Il sistema P11N_B / P11B_B è una sottostruttura verticale con profili tubolari e fissaggio a vista mediante rivetti, progettata da Phoenix per applicazioni che richiedono rigidità strutturale, impossibilità di ancoraggio sui muri di tamponatura e facilità di montaggio.
Grazie alla geometria dei profili e alla connessione tramite staffe regolabili, questo sistema assicura stabilità meccanica elevata anche su grandi altezze e una distribuzione ottimale dei carichi lungo l’intera parete ventilata. Le staffe sono previste solo negli interpiani (solette in calcestruzzo armato)
Una soluzione solida e affidabile, pensata per rivestimenti di facciata esposti a sollecitazioni importanti e per progetti che richiedono un’estetica tecnica e pulita, valorizzata da rivetti in tinta con il materiale di finitura.
Staffe verticali medium
Materiale: EN AW 6060.T66
Range: 40-300mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
| Codice | Descrizione | Modello | Altezza | Larghezza | Lunghezza | Spessore | Confezione |
|---|---|---|---|---|---|---|---|
| BA084040 | Staffa Alluminio 84x40 | Medium | 84 mm | 40 mm | 40 mm | 3 mm | 50 pz |
| BA084060 | Staffa Alluminio 84x60 | Medium | 84 mm | 40 mm | 60 mm | 3 mm | 50 pz |
| BA084080 | Staffa Alluminio 84x80 | Medium | 84 mm | 40 mm | 80 mm | 3 mm | 50 pz |
| BA084100 | Staffa Alluminio 84x100 | Medium | 84 mm | 40 mm | 100 mm | 3 mm | 50 pz |
| BA084120 | Staffa Alluminio 84x120 | Medium | 84 mm | 40 mm | 120 mm | 3 mm | 50 pz |
| BA084140 | Staffa Alluminio 84x140 | Medium | 84 mm | 40 mm | 140 mm | 3 mm | 50 pz |
| BA084160 | Staffa Alluminio 84x160 | Medium | 84 mm | 40 mm | 160 mm | 4 mm | 50 pz |
| BA084180 | Staffa Alluminio 84x180 | Medium | 84 mm | 40 mm | 180 mm | 4 mm | 50 pz |
| BA084200 | Staffa Alluminio 84x200 | Medium | 84 mm | 40 mm | 200 mm | 4 mm | 50 pz |
| BA084220 | Staffa Alluminio 84x220 | Medium | 84 mm | 40 mm | 220 mm | 4 mm | 50 pz |
| BA084240 | Staffa Alluminio 84x240 | Medium | 84 mm | 40 mm | 240 mm | 4 mm | 50 pz |
| BA084260 | Staffa Alluminio 84x260 | Medium | 84 mm | 40 mm | 260 mm | 4 mm | 50 pz |
| BA084280 | Staffa Alluminio 84x280 | Medium | 84 mm | 40 mm | 280 mm | 4 mm | 50 pz |
| BA084300 | Staffa Alluminio 84x300 | Medium | 84 mm | 40 mm | 300 mm | 4 mm | 50 pz |
Staffe verticali large
Materiale: EN AW 6060.T66
Range: 40-300mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
Thermo Stop
Materiale: PVC
Range: idoneo per Staffe Verticali Medium e Large
| Codice | Descrizione | Modello Prodotto | Altezza | Larghezza | Spessore | Confezione | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TS084 | Thermo Stop 84x40 | Medium | 84 mm | 40 mm | 6 mm | 50 pz | TS084 | Thermo Stop 84x40 | 84 mm | 40 mm | 6 mm | 50 pz | ||
| TS150 | Thermo Stop 150x40 | Large | 150 mm | 40 mm | 6 mm | 50 pz | TS150 | Thermo Stop 150x40 | 150 mm | 40 mm | 6 mm | 50 pz |

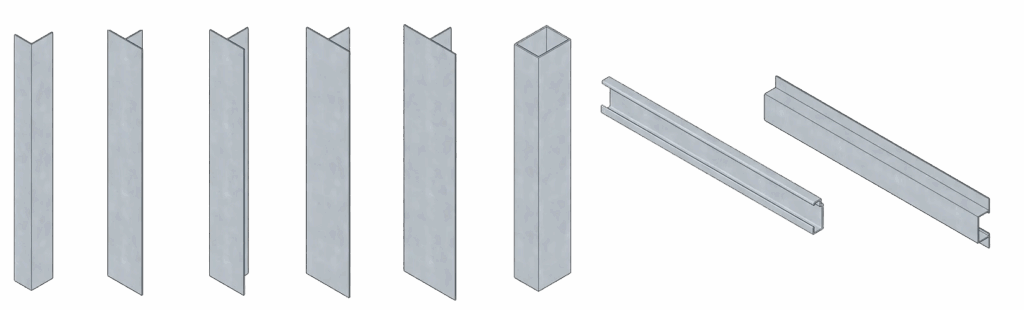

Profili in Alluminio
Materiale: EN AW 6063.T66
Range: L-T-Tubolare-C-O
accessori
ancoranti
Materiale: Acciaio zincato, inox
Range: M8-M10 Plastici, meccanici, chimici
Come e quando usare i sistemi P11N_B/P11B_B
I sistemi P11N_B / P11B_B trovano la loro massima applicazione in facciate ventilate con sviluppo verticale dove è necessario trasferire i carichi direttamente alle strutture portanti principali, evitando qualsiasi ancoraggio alle tamponature.
La struttura tubolare conferisce al sistema elevata resistenza alla flessione e alla torsione, ideale per edifici multipiano, torri direzionali o complessi residenziali in zone ventose o ad alta esposizione climatica.
Grazie all’ancoraggio esclusivo agli interpiani, i sistemi P11N_B / P11B_B permettono di:
- Ridurre il numero di punti di fissaggio senza compromettere la stabilità;
- Garantire una facciata continua e perfettamente allineata;
- Agevolare gli interventi di manutenzione e sostituzione dei pannelli;
- Adattarsi a diversi materiali di rivestimento, come gres, fibrocemento, HPL, GRC o compositi metallici;
- Migliorare la prestazione energetica e acustica dell’involucro edilizio.
Il fissaggio a rivetti a vista assicura una connessione rapida, duratura e ispezionabile, mantenendo un impatto estetico tecnico ma ordinato.
Phoenix accompagna ogni fase del processo, dalla progettazione esecutiva al supporto in cantiere, garantendo soluzioni certificate, efficienti e completamente personalizzabili.
