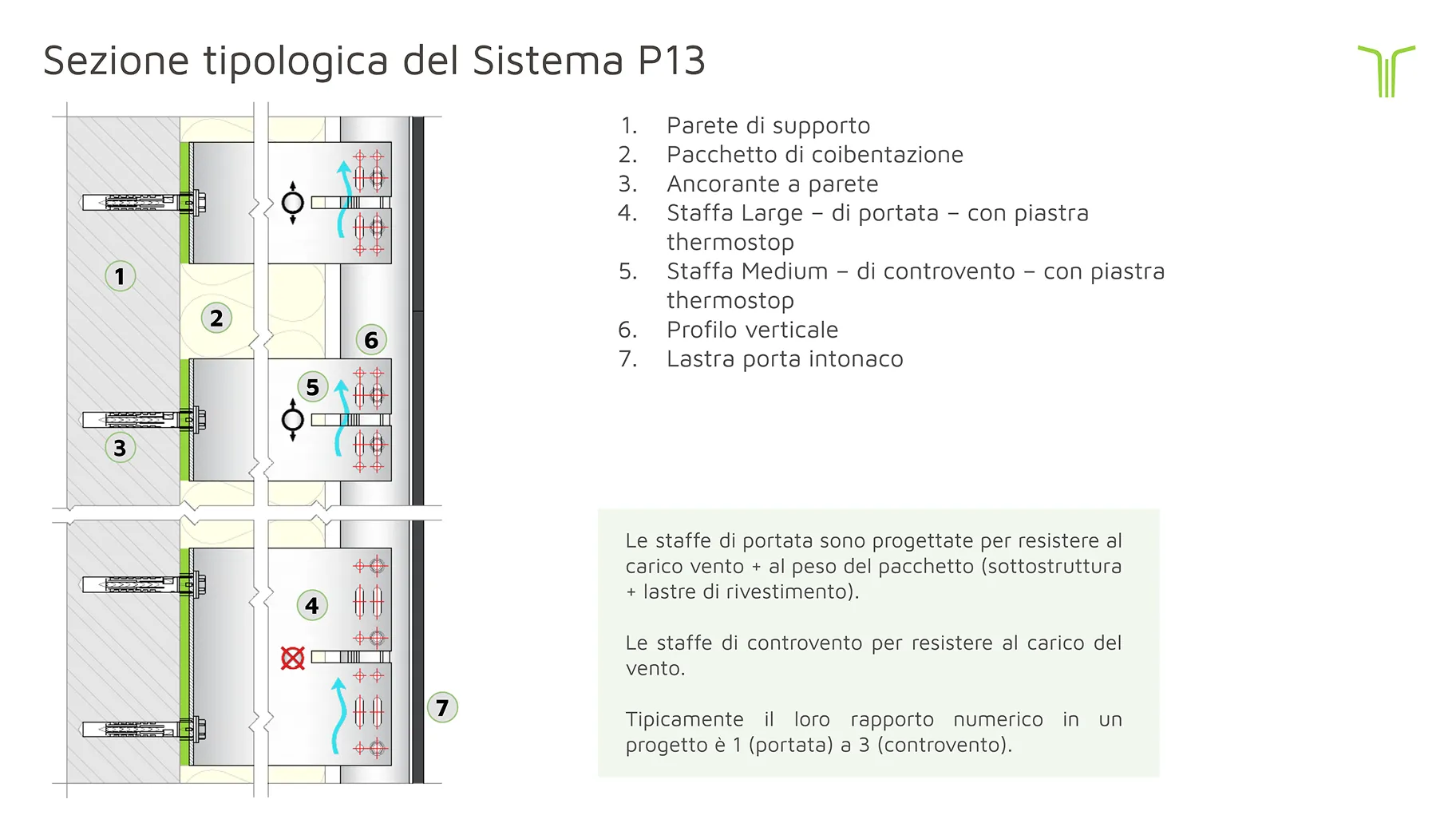

Dryflow Sottostruttura verticale per sistema a cappotto ventilato

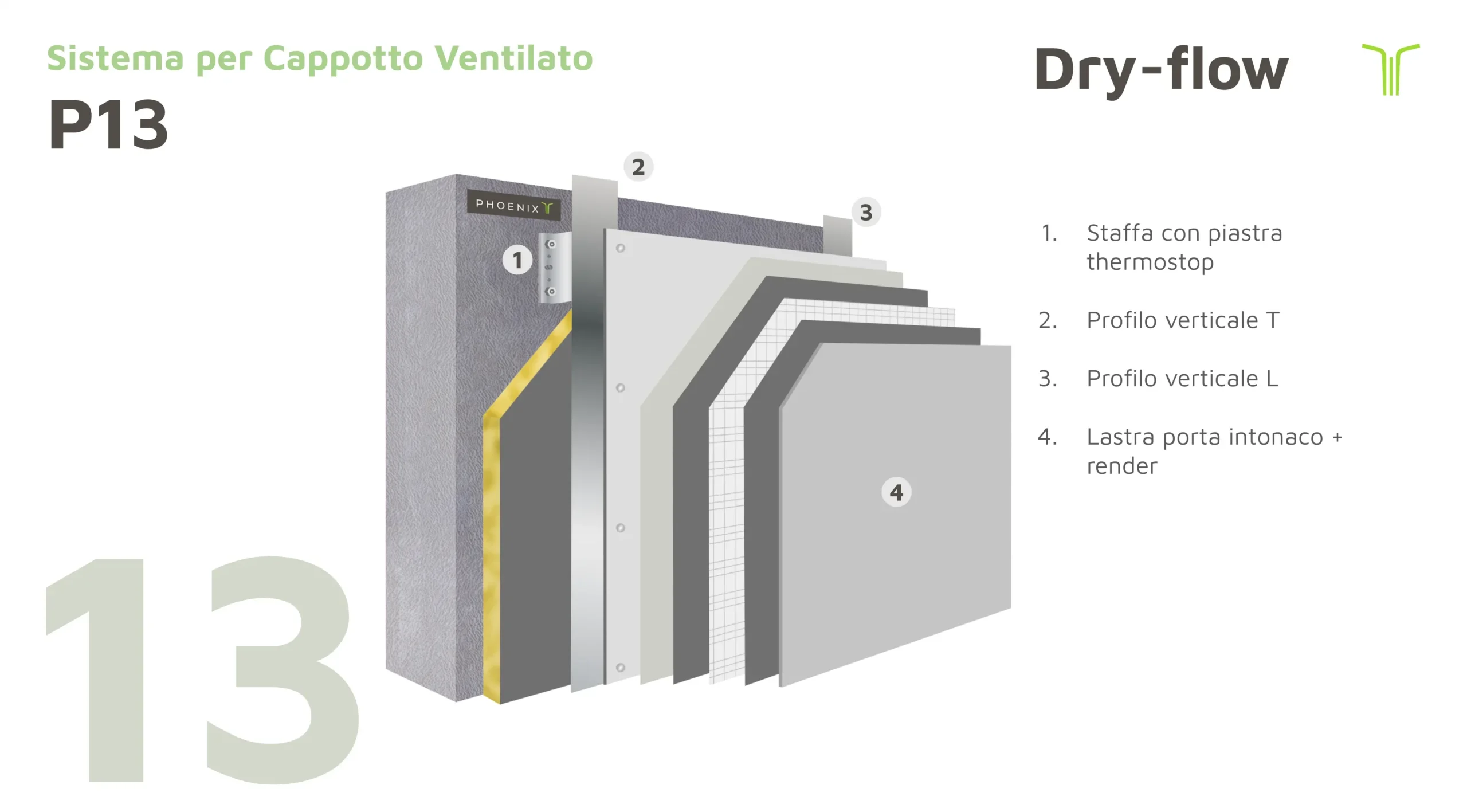

Il sistema DryFlow è una sottostruttura verticale con profili neutri, progettata per la realizzazione di un cappotto termico ventilato, così composto: sottostruttura opportunamente dimensionata, lastra porta intonaco (fibro di gesso o cemento), nastri di rinforzo, fugante, rasante, rete d’armatura, primer e tinteggiatura finale.
Si tratta di una soluzione affidabile e versatile, a giunto chiuso, che permette ampia libertà progettuale, per finiture, forme e colori ed è particolarmente adatto per tutti gli edifici vincolati o laddove si necessiti il rispetto del prospetto originale
Una soluzione che mira a migliorare le performance di un cappotto termico, garantendo una maggiore salubrità, un funzionamento più performante anche nel periodo estivo ed una maggiore resistenza dell’intero pacchetto.
Staffe verticali medium
Materiale: EN AW 6060.T66
Range: 40-300mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
| Codice | Descrizione | Modello | Altezza | Larghezza | Lunghezza | Spessore | Confezione |
|---|---|---|---|---|---|---|---|
| BA150040 | Staffa Alluminio 150x40 | Large | 150 mm | 40 mm | 40 mm | 3 mm | 50 pz |
| BA150060 | Staffa Alluminio 150x60 | Large | 150 mm | 40 mm | 60 mm | 3 mm | 50 pz |
| BA150080 | Staffa Alluminio 150x80 | Large | 150 mm | 40 mm | 80 mm | 3 mm | 50 pz |
| BA150100 | Staffa Alluminio 150x100 | Large | 150 mm | 40 mm | 100 mm | 3 mm | 50 pz |
| BA150120 | Staffa Alluminio 150x120 | Large | 150 mm | 40 mm | 120 mm | 3 mm | 50 pz |
| BA150140 | Staffa Alluminio 150x140 | Large | 150 mm | 40 mm | 140 mm | 3 mm | 50 pz |
| BA150160 | Staffa Alluminio 150x160 | Large | 150 mm | 40 mm | 160 mm | 4 mm | 50 pz |
| BA150180 | Staffa Alluminio 150x180 | Large | 150 mm | 40 mm | 180 mm | 4 mm | 50 pz |
| BA150200 | Staffa Alluminio 150x200 | Large | 150 mm | 40 mm | 200 mm | 4 mm | 50 pz |
| BA150220 | Staffa Alluminio 150x220 | Large | 150 mm | 40 mm | 220 mm | 4 mm | 50 pz |
| BA150240 | Staffa Alluminio 150x240 | Large | 150 mm | 40 mm | 240 mm | 4 mm | 50 pz |
| BA150260 | Staffa Alluminio 150x260 | Large | 150 mm | 40 mm | 260 mm | 4 mm | 50 pz |
| BA150280 | Staffa Alluminio 150x280 | Large | 150 mm | 40 mm | 280 mm | 4 mm | 50 pz |
| BA150300 | Staffa Alluminio 150x300 | Large | 150 mm | 40 mm | 300 mm | 4 mm | 50 pz |
Staffe verticali large
Materiale: EN AW 6060.T66
Range: 40-300mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
Thermo Stop verticali
Materiale: PVC
Range: idoneo per Staffe Verticale Medium e Large
| Codice | Descrizione | Modello Prodotto | Altezza | Larghezza | Spessore | Confezione | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TS084 | Thermo Stop 84x40 | Medium | 84 mm | 40 mm | 6 mm | 50 pz | TS084 | Thermo Stop 84x40 | 84 mm | 40 mm | 6 mm | 50 pz | ||
| TS150 | Thermo Stop 150x40 | Large | 150 mm | 40 mm | 6 mm | 50 pz | TS150 | Thermo Stop 150x40 | 150 mm | 40 mm | 6 mm | 50 pz |
Staffe orizzontali medium
Materiale: EN AW 6060.T66
Range: 80-285mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
Staffe orizzontali large
Materiale: EN AW 6060.T66
Range: 80-285mm
Le staffe sono distribuite assemblate con il relativo thermostop – salvo richiesta specifica
Thermo Stop
Materiale: PVC
Range: idoneo per Staffe Orizzontali Medium e Large
Clip
Profili in Alluminio
Materiale: EN AW 6063.T66
Range: L – T – Tubolare – O
accessori
ancoranti
Materiale: Acciaio zincato, inox
Range: M8-M10 Plastici, meccanici, chimici
Come e quando usare i sistemi Dryflow
DryFlow è la soluzione ideale per progetti che richiedono elevata libertà progettuale e la realizzazione di facciate con giunti chiusi, garantendo continuità estetica e massima pulizia visiva.
È particolarmente indicato per edifici soggetti a normative antincendio che prevedono esclusivamente fissaggi meccanici, così come per costruzioni di media e grande altezza dove resistenza strutturale e comportamento al vento sono prioritari.
Il sistema risulta inoltre perfetto per interventi su edifici vincolati o storici, dove è necessario preservare la lettura architettonica originale ottenendo al tempo stesso prestazioni tecniche moderne.
I vantaggi del sistema DryFlow
La configurazione multi-strato del DryFlow consente di ottenere un pacchetto di facciata estremamente solido e durevole, superiore per prestazioni al tradizionale cappotto termico.
Migliore salubrità, maggior performance energetica, strutturalmente più performante.
La sua modularità semplifica la posa e riduce tempi e costi di installazione, mentre l’accessibilità dei componenti permette interventi di manutenzione e sostituzione delle lastre rapidi e non invasivi, senza intaccare la continuità della facciata.
Phoenix affianca progettisti e imprese in ogni fase del processo, dalla progettazione esecutiva alla verifica strutturale, offrendo soluzioni affidabili, certificate e in grado di garantire un risultato finale sicuro, performante e duraturo.
